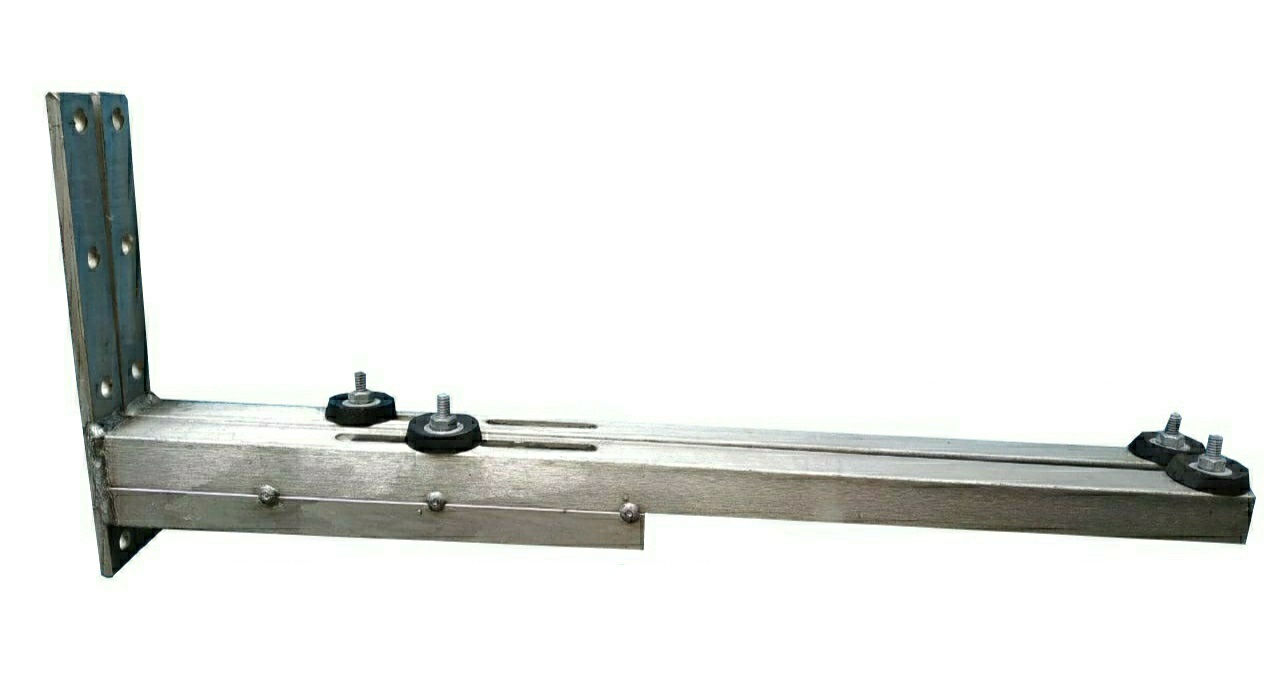

SU500MFI Aço Inox 304 *Suportes p/ Condensador até 30K


SU500MFI — SUPORTE PARA CONDENSADORA EM AÇO INOX 304
100 KG/PAR | INOX 304 | 9K A 30K BTU/h | NBR 16655-1:2018
O T-FIX SU500MFI é um conjunto de suportes tipo mão francesa desenvolvido para sustentação de unidades condensadoras de sistemas de ar-condicionado Split.
Fabricado em Aço Inox AISI 304 Laminado, com acabamento natural, o suporte oferece elevada resistência à corrosão e é uma solução indicada para instalações que exigem maior durabilidade, inclusive em ambientes sujeitos à umidade e atmosfera litorânea.
ESPECIFICAÇÕES TÉCNICAS
Modelo: SU500MFI
Tipo: Suporte para unidade condensadora Split
Material: Aço Inox AISI 304 Laminado
Acabamento: Inox 304 Natural
Comprimento aproximado: 500 mm
Capacidade nominal: 100 kg por par
Aplicação: Condensadoras Split horizontais e verticais
Garantia: conforme condições de fornecimento e garantia do fabricante
APLICAÇÃO
O SU500MFI é indicado para unidades condensadoras Split dentro das seguintes faixas indicativas:
Condensadoras horizontais: aproximadamente 9.000 a 30.000 BTU/h.
Condensadoras verticais, tipo barril: aproximadamente 9.000 a 30.000 BTU/h, mediante verificação de compatibilidade do modelo.
A aplicação deve considerar as dimensões do equipamento, peso, centro de gravidade, pontos de apoio e características específicas da instalação.
CAPACIDADE DE CARGA — 100 KG/PAR
O conjunto SU500MFI possui capacidade nominal de 100 kg por par de suportes, considerando os dois suportes corretamente instalados.
A capacidade efetiva do sistema depende também da resistência da parede ou estrutura de apoio, dos elementos de fixação, da distribuição da carga, do peso do equipamento e das condições específicas da instalação.
A capacidade nominal do suporte não substitui a avaliação da estrutura de ancoragem.
AÇO INOX AISI 304
A utilização de Aço Inox AISI 304 Laminado proporciona elevada resistência à corrosão e torna o SU500MFI especialmente interessante para aplicações onde a durabilidade do material é relevante.
O material é indicado para ambientes sujeitos à umidade e pode ser utilizado em determinadas instalações litorâneas, desde que as condições reais de exposição sejam consideradas.
A resistência à corrosão e a vida útil do produto dependem também da presença de agentes químicos, contaminantes, procedimentos de limpeza, manutenção e condições ambientais.
ABNT NBR 16655-1:2018
A especificação e instalação de suportes para equipamentos de ar-condicionado devem considerar os requisitos aplicáveis da ABNT NBR 16655-1:2018.
Para o suporte da unidade condensadora, devem ser observadas as condições de instalação, capacidade de carga, resistência da estrutura e sistema de fixação.
O Anexo C da ABNT NBR 16655-1:2018 pode ser utilizado como referência para as condições de fixação, conforme a aplicação e as características do local.
A norma técnica deve ser analisada em conjunto com o equipamento, a parede ou estrutura de apoio e os elementos de ancoragem.
FIXAÇÃO NA PAREDE
A instalação do suporte deve ser realizada em estrutura compatível com as cargas previstas.
A seleção dos elementos de ancoragem deve considerar o tipo de substrato, resistência da parede, características da edificação e condições específicas da instalação.
O correto dimensionamento e a correta instalação são fundamentais para o desempenho do conjunto.
KIT DE FIXAÇÃO
O conjunto acompanha kit destinado à fixação do equipamento no suporte, composto por:
04 parafusos 1/4";
04 arruelas;
04 porcas;
04 coxins.
Os elementos de ancoragem do suporte à parede devem ser definidos conforme o tipo de substrato e as condições reais da instalação.
APLICAÇÃO EM ÁREAS LITORÂNEAS
O Aço Inox AISI 304 apresenta boa resistência à corrosão e pode ser especificado para determinadas aplicações em regiões litorâneas.
Entretanto, a atmosfera marinha pode apresentar diferentes níveis de agressividade. A seleção do material deve considerar a exposição real, proximidade do mar, presença de contaminantes, produtos químicos e rotina de manutenção.
REFERÊNCIAS TÉCNICAS
Conforme a aplicação, projeto e características da instalação, podem ser consideradas:
ABNT NBR 16655-1:2018 — Instalação de sistemas residenciais de ar-condicionado — Parte 1.
Anexo C da ABNT NBR 16655-1:2018 — Referência para condições de fixação, conforme aplicabilidade.
ABNT NBR 14432 — Exigências de resistência ao fogo de elementos construtivos de edificações, quando aplicável às condições do projeto.
A NBR 14432 estabelece requisitos relacionados à resistência ao fogo de elementos construtivos; portanto, sua aplicação deve ser analisada de acordo com o projeto e as características da edificação, e não como uma simples declaração de que o suporte de inox é “resistente ao fogo”.
ESPECIFICAÇÃO PARA LICITAÇÕES E COMPRAS PÚBLICAS
O SU500MFI possui características que podem ser descritas de maneira objetiva em documentos de aquisição, tais como:
material, dimensões, capacidade de carga, acabamento, aplicação, elementos de fornecimento e condições de fixação.
Exemplo de descrição técnica:
Suporte metálico tipo mão francesa para unidade condensadora de ar-condicionado Split, fabricado em Aço Inox AISI 304 Laminado, acabamento natural, comprimento aproximado de 500 mm, capacidade nominal mínima de 100 kg por par, destinado a condensadoras horizontais e verticais de aproximadamente 9.000 a 30.000 BTU/h, acompanhado de kit de fixação do equipamento, considerando os requisitos aplicáveis da ABNT NBR 16655-1:2018 e as condições de fixação adequadas ao substrato.
A descrição deve ser compatível com a necessidade do órgão e permitir avaliação objetiva das características do produto. A própria ABNT define normas técnicas como documentos que podem estabelecer requisitos de qualidade, desempenho e segurança, entre outras características técnicas.
DIFERENCIAIS DO SU500MFI
✓ Aço Inox AISI 304 Laminado
✓ Acabamento Inox Natural
✓ Capacidade de 100 kg por par
✓ Comprimento aproximado de 500 mm
✓ Aplicação em condensadoras de 9.000 a 30.000 BTU/h
✓ Aplicação em modelos horizontais e verticais
✓ Indicado para ambientes com umidade e determinadas condições litorâneas
✓ Referência à ABNT NBR 16655-1:2018
✓ Referência ao Anexo C para condições de fixação
✓ Adequado para especificações técnicas e compras institucionais
FICHA RESUMIDA
Modelo: SU500MFI
Material: Aço Inox AISI 304
Acabamento: Natural
Comprimento: aproximadamente 500 mm
Capacidade: 100 kg/par
Aplicação: Condensadoras Split horizontais e verticais
Faixa indicativa: 9.000 a 30.000 BTU/h
Referência técnica: ABNT NBR 16655-1:2018
T-FIX — SUPORTE UNIVERSAL
